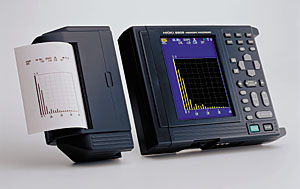

HIOKI 8807-51存储记录仪、8807-51 MEMORY HiCORDER
- 维修商业电力系统时谐波的瞬时分析和长期记录
- 测量由基波到最高40次的谐波
- 分析显示包括RMS值，满足因素，相位角，有功功率和每一次谐波所对应的功率相位角（数字和图形显示）
- 分析显示总RMS值，总失真，有功/无功/视在功率和功率因数（数字显示）
- 柱形图和数字数据显示
- 功率相位角用矢量坐标显示
- 谐波分析部分技术参数 ﹡8807-51的波形记录功能与8807-01相同。
除有关谐波分析功能以外的详细技术参数， 请参考8807-01样本。
HIOKI 8807-51存储记录仪的技术参数：
| 连接形式 |
独立通道，单相2线 |
| 基本频率范围 |
45Hz～65Hz，自动设置或手动设置（分辨率为0.1Hz） |
| 谐波级次 |
由基波到40次谐波 |
| 分析频率带 |
45Hz～2.6kHz |
| 采样速率 |
固定400kS/s |
| FFT操作数目 |
512点（基波采样一周期期间） |
| 时间连续分析模式 |
适用于任何级次谐波：RMS值/满足因数/相位角/有功功率/有功功率满足因数/功率相位角RMS总值，F总失真值，R总失真值，有功功率，视在功率，无功功率，功率因数 |
时间轴
在时间连续分析模式下 |
5分钟～12小时/格，7项设置（80采样点/格） |
| 瞬时分析模式 |
数字数据+图表：谐波RMS值，谐波满足因数，谐波相位角，谐波有效功率，谐波有效功率满足因数，谐波功率相位角 |
| 其他功能 |
谐波触发功能，标尺，接线与电平检查，超范围功能，结果制表输出，光标测量 |
HIOKI 8807-51存储记录仪的选件：
打印机
8992 PRINTER UNIT 打印机（打印尺寸100mm宽）
9234 记录纸 （18m，10卷／1盒）
*220H 卷纸器 纸宽70～220mm
存储媒介
9626 PC CARD 32M (PCMCIA适配器及密集闪存卡设备, 32 MB)
9627 PC CARD 64M (PCMCIA适配器及密集闪存卡设备, 64 MB)
9726 PC CARD 128M (PCMCIA适配器及密集闪存卡设备, 128 MB)
9727 PC CARD 256M (PCMCIA适配器及密集闪存卡设备, 256 MB)
9728 PC CARD 512M (PCMCIA适配器及密集闪存卡设备, 512 MB)
逻辑信号测量
9320-01 逻辑探头 4通道，开/关探测电压/接触信号
9321-01 逻辑探头 4通道隔离，开/关探测交/直流电压
9323 转换电缆 插头转换电缆用于9321或9320逻辑探头与8807-01/51连接
电压测量
9197 连接线 高压用（上限500V）
9198 连接线 低压用（上限300V）
9322 差分探头 上限为直流2kV,交流
9217 连接线 BNC-BNC
电流测量
9018-10 钳式探头 输入：10～500A 40Hz～3kHz 0.2V交流输出。BNC接口
*9132-10 钳式探头 输入： 20～1000A 40Hz～1kHz 0.2V交流输出。BNC接口
3283 泄漏电流钳形表 高灵敏度 10mA量程 10μA分辨率 负载电流达200A 直径40mm
3284 交/直流钳形表 可分析从直流到失真的波形 200A有效值，钳口直径：33mm
3285 交/直流钳形表 可分析从直流到失真的波形 2000A有效值，钳口直径：55mm
*9094 信号输出线 1.5m长
9199 转换器 卷胶/BNC转换，用于BNC接口与输入模块的连接
*CT-101A 分线器 用于100V/50A，用钳式探头可以方便地测量交流100V的线性电?/font>
PC通讯器
9332 波形处理软件 通过电话线和RS-232C进行远程测量与测量结果的传输 Windows 95/98, Windows NT 4.0
9335 波形处理软件 在PC上显示，转换和打印波形 Windows 95/98/Me, NT4.0/2000, XP
9612 RS-232C电缆 用于连接PC
其他选件
9418-10 AC电源转换器 AC 100～240V输入， DC 12V／2.5A输出
9447 电池组 7.2 V, 2400 mAh
9643 充电架
9648 携带盒
9391 携带盒 |
