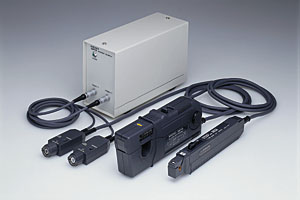

HIOKI 3274钳式电流探头/钳式传感器
3274 CLAMP ON PROBE
- 可直接输入到示波器的宽频电流探头
- 给电流探头系列带来更强大的功能
- DC～10MHz的宽频带，用于大电流测量（150A rms）
HIOKI 3274钳式电流探头的基本参数
| 频带宽 |
DC～10MHz(-3dB) |
| 上升时间 |
≤35ns |
| 连续最大输入量程 |
150A rms |
| 最大峰值电流 |
非连续时300A，脉冲宽度≤30μs时500A |
| 输出电压率 |
0.01V/A |
| 振幅精度 |
±1.0%rdg.±1mV（0～150A/DC,45～66Hz）
±2.0%rdg.（150～300A峰值/DC,45～66Hz） |
| 噪音 |
最大25mA或更小(带宽限制到20MHz) |
| 温度特性灵敏度 |
±2%（55Hz/150A输入，0～40℃） |
| 额定最大值 |
5.5VA （输入在最大量程内） |
| 电源供应 |
±12V ±1V |
| 使用环境 |
0～40℃，最大80%rh（不凝结） |
| 外部磁场阻抗 |
最大150mA（等效）(直流和60Hz，磁场400A/m) |
| 最大线路电压 |
600V CAT-Ⅱ,300V CAT-Ⅲ(绝缘体) |
| 被测导线 |
直径最大20mm |
| 体积及重量 |
传感器:约176宽×69高×27厚mm，500g，
终端单元:约27宽×55高×18厚mm |
| 电缆长 |
传感器电缆：约2m(BNC连接)
电源电缆：约1m |
| 附件 |
软包1个 |
HIOKI 3274钳式电流探头的选件：
3272 电源
用于3273，3274，3275, 3276
请从120V，220V，240V中指定使用的电压
使用3272电源做一般测量，或示波器不能提供电能时使用。
| 基本参数 接通电源30分钟后，温度23±3℃ |
| 适用型号 |
3273，3274，3275, 3276钳式电流传感器 |
| 电源连接数目 |
2（连接类型：LEMO inc./FFA.0S.304.CNAC42Z） |
| 输出电压 |
±12V ±0.5V |
| 使用环境 |
0～40℃，最大80%rh（不凝结） |
| 电源要求 |
请从120V，220V，240V中指定使用的电压 |
| 体积及重量 |
约73宽×110高×186厚mm，1.1kg |
| 附件 |
电源线×1，保险丝×1(1.0AL/250V[220V和240V模式0.5AL/250V],直径5×20mm | |
