GE-1400柴油机转速表(日本小野测器Ono Sokki )

GE-1400便携式柴油发动机转速表--只要将传感器夹在燃油喷射管上即可测量

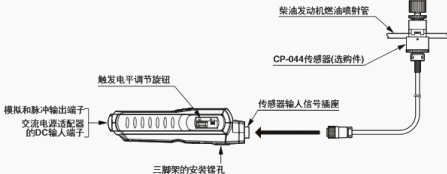

日本小野测器生产的GE-1400便携式柴油发动机转速表是专门为4冲程柴油发动机的转速测量而设计制造的便携式数字转速表。只要将脉动传感器 CP-044 (须另行购置的选购件)夹在燃油喷射管上，就可以在显示器上读取发动机的 r/min 转速值。

模拟输出 (也可选择为监控输出方式) 与脉冲输出为标准配置，模拟输出信号可用来接笔式记录仪记录测量数据等 (监控输出可用来确认传感器输出波形及工作情况)，脉冲信号可用来接FFT分析仪作跟踪分析用。 根据引擎种类的不同，其燃油脉动信号的强弱也不同，会发生 GE-1400 检测不出信号，无法完成测量的状况。若遇到这种现象，请及时与本公司在当地的供应商和代理店联系。

GE-1400便携式柴油发动机转速表的特点

• 带记忆储存功能，最大可保存20个数据
• 模拟输出与脉冲输出为标准配置
  模拟输出:0 ～ 1 V/0 ～ F.S.(F.S.可任意设置)、10 bit D/A变换
  脉冲输出:Hi电平：大于+4.5V、Lo电平：小于+0.5V

• 带背景照明功能，在光线不足的地方也能读取数据
• 带触发器调整功能
• 可使用三脚架测量

GE-1400便携式柴油发动机转速表的技术参数:

测量对象	4冲程柴油发动机
传感方式	检测燃油喷射时在燃油管内所产生脉动信号
适配传感器	CP-044(选购件)
运算方式	周期运算方式
测量间隔	1秒+1周期以内
显示器	5位液晶显示，带背景照明 (字高：10.2mm)
显示刷新时间间隔	1 ± 0.2s
显示单位	r/min、r/s
测量范围	400 ～ 8000 r/min (采用 r/s 单位时，可用左例 r/min 的指标除以60来求得)
测量精度	显示值(*) × (±0.02%) ± 1位 　 (*显示值为不带小数点的计数值。)
记忆储存功能	最大可储存20个数据
溢出功能	当测量值超出测量范围时，有溢出(ERROR记号)显示
转速上限警告功能	当转速测量值超出预先设定的上限值时，有上限警告(↑记号)显示
触发电平调节功能	本体右侧安装有旋钮可调节
模拟输出	与转速显示相对应 输出电压：0 ～ 1 V / 0 ～ 满量程(全量程可任意设置) 变换方式：10 bit D/A变换 直线性：± 1 % / 满量程 输出信号刷新时间：小于50 ms + 1个周期的时间 温度稳定性：±0.05% / 满量程 / ℃(零点与量程) 设定误差：±0.5% / 满量程 负载阻抗：大于100 kΩ
监控输出	用来监控来自传感器的信号(与模拟输出切换使用)
脉冲输出	每检测出一个信号，则输出一个脉冲 输出电压：Hi 电平 大于+4.5V；Lo电平 小于+0.5V 输出电平的逻辑理论：正逻辑 负载阻抗：大于100 kΩ
使用温度范围	0 ～＋40℃
保存温度范围	－10℃ ～＋50℃
电 源	7号干电池(1.5V)×4节，或采用专用AC交流电源适配器PB-7080(选购件)
电池寿命	大于32小时(背景照明OFF时)、8小时(背景照明ON时)
电池不足的告警显示	当电池电压降至约4.4 V以下时，会出现电池不足的告警(LOW记号)显示。
外形尺寸	186.5（W）× 47.5（H）× 66（D）mm
重 量	约280g (包括电池)
附属品	7号干电池×4节、AX-501输出信号电缆、便携提箱
价 格	请与本公司在各个国家或地区的代理商联系。
选购件	PB-7080 AC电源适配器 AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2m) CP-044 燃油喷射脉动传感器

CP-044 传感器
