EC-900电梯速度仪(日本小野测器Ono Sokki )

EC-900电梯专用转速表|日本小野测器EC-900电梯转速表
EC-900扶梯转速表|EC900电梯转速仪|EC-900 电梯速度仪
EC-900电梯专用转速计的性能：
EC-900电梯速度计是一种小型轻便、用干电池的手提式电梯测速计，EC-900电梯速度计用于电梯的调整、维修保养工作。在电梯的吊索滑轮上，轻轻地接触一下，就可测出电梯的速度。也可以用同步按钮或用外部信号进行同步操作，如果装上调速器开关（选购件），也能同步显示调速器工作时的速度。这样可以安全地进行作业，不必担心显示的问题。另外，如果用两台显示器，可以一次测量两处的调速器之动作速度。

EC-900电梯速度计的特点

• 耐久性好，径向､轴向负荷均只有5kg
• 可测量到0.1 m/min，也可用于测量液压式电梯之速度
• 利用外部传感器EC-091（选购件），可以进行远距离测量
• 在尖端装上转速接触杆KS-300（选购件），可作接触式转速表使用
• 能输出比例于速度的脉冲
• 因为有安装孔，固定起来方便

EC-900电梯速度计的规格

EC-900

测量部	量程	0.1 ～ 9998 m/min (速度测量) 1 ～ 9998 r/min（转速测量） 量程溢出（999.9 以上）闪烁显示 注）显示值在量程溢出时闪烁，可检测到约1500 m/min。但超过该测量值时便无法保证显示。
	精度	± 1个读数
	测量时间	0.1秒（反复）
	显示器	红色LED 4位，2通道（消零）
	数据同步	用本体上同步开关或外部接点输入，SIG 1、SIG 2分别独立
	脉冲输出	晶体管输出（开式集电极） 600脉冲 / 1转，负逻辑，脉冲宽度约 0.5 ～ 1.2 μs
	外部信号输入	在外部传感器连接端子上，接上外部传感器 EC-091（选购件）
检测部	产生的脉冲数	300脉冲 / 每转，狭逢投光方式
	发光源	红外发光二极管
	受光元件	光敏晶体管
	允许负荷	轴向 5 kg、径向 5 kg
	轴承寿命	2 × 107 r/min・h （在规定的最大负荷时）
一般规格	电源	五号电池3节（20℃连续使用为20小时），在3.3 V时电池警报灯亮
	消耗电流	最大 100 mA （电源电压 4.5 V）
	使用温度范围	0 ～ 45℃
	保存温度范围	-10 ～ 60℃
	外部接点输入耐电压	输入端子 - 电路的COM 间，　DC 300 V　1分钟之内
	绝缘电阻	框体 – 电路的 COM 间， 100 MΩ 以上（用DC 500 V摇表测量）
	外形尺寸	38 × 60 × 162 mm、安装夹具上有孔（4 - M4， 深8）
	重量	约 430ｇ（包括电池，但不包括周速环）

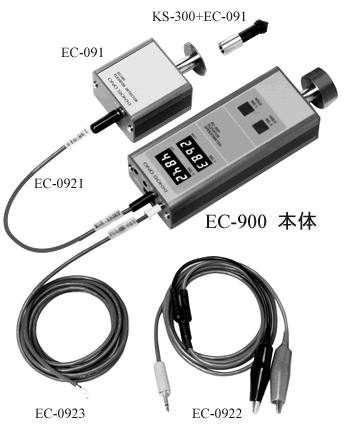

	附件	EC-0922 外部同步用信号线（约1.4 ｍ）　1 组（2根） EC-0925 携带盒 六角扳手（对边 1.5 mm） 五号干电池3节
	选购件	EC-091 外部传感器 EC-0923 脉冲输出用信号线（约2 m） EC-0924 转速接触杆用中继轴 EC-001 外部同步信号检测开关 KS-300 转速接触杆 KS-400 周速环，15mm宽 KS-500 周速环，2mm宽

EC-091外部传感器（选购件）

传感器部		与EC-900传感器部同
一般规格	电源	由EC-900 提供（使用外部传感器用信号线EC-0921）
	消耗电流	最大30 mA （在电源电压为 4.5 V 时）
	使用温度范围	0 ～ 45℃
	保有温度范围	-10 ～ 60℃
	绝缘电阻	框体 – 电路COM 间 100 MΩ 以上 （用DC 500 V 摇表时）
	外形尺寸	38 × 60 × 76 mm ，夹具上有安装口（4– M4 深8）
	重量	约 100 ｇ（不包括周速环）
	附件	EC-0921 外部传感器用信号线（约 5 m）
